Vous avez du mal à installer le branchement portail électrique de votre motorisation ? Rassurez-vous, notre guide complet vous explique les étapes nécessaires pour un raccordement électrique sécurisé, qu'il s'agisse d'un portail battant ou coulissant. Découvrez les bonnes pratiques pour garantir une alimentation fiable et des circuits conformes aux normes de sécurité, avec des conseils pratiques pour simplifier chaque étape du processus.

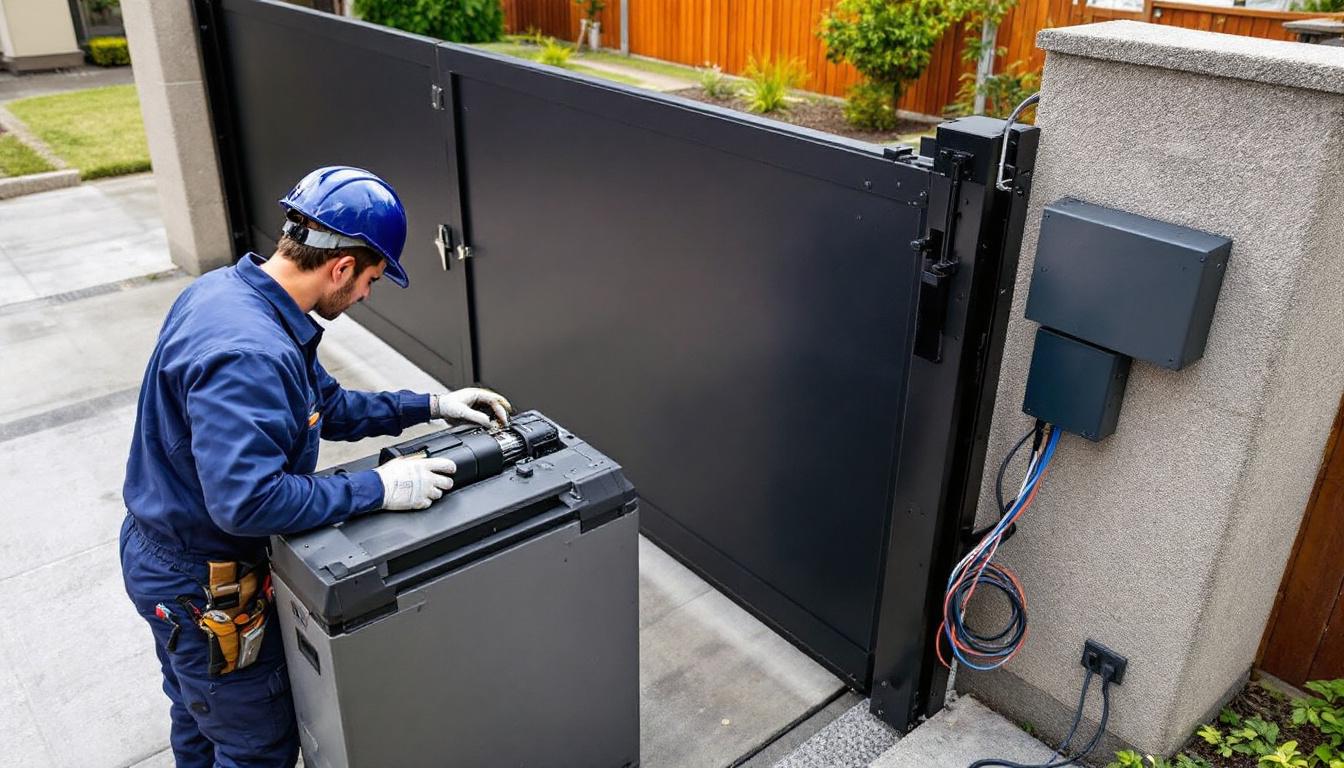

Installation d'un système électrique pour portail automatique avec moteur et accessoires de sécurité
Plan d'installation

Préparation au branchement de votre portail électrique

Découvrez comment préparer correctement le branchement de votre portail électrique pour une installation réussie. La première étape consiste à identifier le type de portail (battant ou coulissant) et à choisir un moteur adapté à sa taille et son poids. Un portail de 200 kg nécessite par exemple un moteur de 250W minimum. Il faut aussi vérifier la tension électrique disponible pour s'assurer de sa compatibilité avec la motorisation choisie.

Checklist préparatoire essentielle

⚡ Vérification électrique
Disjoncteur différentiel 30mA calibré à 16A selon norme C15100
🔌 Câblage requis
Fil 3x1.5mm² enterré dans gaine rouge à 65 cm de profondeur
⚖️ Test mécanique
Vérifier équilibre et ouverture manuelle < 150N
🛡️ Sécurité obligatoire
Prévoir photocellules et feu clignotant

Pour aller plus loin, plusieurs éléments doivent être contrôlés avant le branchement. Utilisez un disjoncteur différentiel 30mA calibré à 16A selon la norme C15100. Prévoyez un fil 3x1.5mm² enterré dans une gaine rouge à 65 cm de profondeur. Nos experts vous conseillent de vérifier l'équilibre du portail et sa facilité d'ouverture manuelle (inférieure à 150N). N'hésitez pas à prévoir l'installation de photocellules et d'un feu clignotant pour la sécurité. Simplifiez votre vie avec une planification rigoureuse avant toute intervention électrique.

À consulter également Normes portail automatique en copropriété : guide complet

Installation et raccordement électrique du système d'automatisme

Alimentation depuis le tableau électrique

Découvrez comment relier votre portail électrique au tableau électrique principal de votre maison. Pour une installation conforme, utilisez un câble 3G1,5 mm² jusqu'à 25 mètres, 3G2,5 mm² de 25 à 50 mètres, 3G4 mm² de 50 à 80 mètres, et 3G6 mm² après 80 mètres. Installez un disjoncteur divisionnaire de 10 ou 16 A et un différentiel 30 mA. Faites confiance à notre expertise pour votre sécurité.

Type de motorisation Disjoncteur (A) Câble d'alimentation Protection différentielle
Portail battant 230V inférieur à 3 kW 10 3G1,5 mm² 30 mA
Portail coulissant 230V entre 3 et 5 kW 16 3G2,5 mm² 30 mA
Portail battant 24V inférieur à 2 kW 10 3G1,5 mm² 30 mA
Portail coulissant 24V entre 2 et 4 kW 16 3G2,5 mm² 30 mA
Caractéristiques des disjoncteurs et câbles recommandés selon le type de motorisation de portail

En savoir plus sur la sécurisation des gaines électriques pour votre portail automatisé. Entourez les câbles dans une gaine rouge ICTA ou TPC, enterrée à 65 cm minimum selon la norme NF C 15-100. Pour les zones accessibles aux véhicules, creusez jusqu'à 85 cm. Placez un grillage avertisseur rouge 20 cm au-dessus de la gaine. N'hésitez pas à intégrer un parafoudre Type 2 dans votre tableau électrique pour une protection contre les surtensions.

Branchement du moteur de portail

Simplifiez votre vie avec un branchement adapté à votre moteur de portail électrique. Identifiez les bornes de connexion : les moteurs 24V nécessitent 2 fils (phase et neutre) plus un fil de terre, tandis que les moteurs 230V demandent 3 fils (phase, neutre et phase inversée) plus le fil de terre. Découvrez nos dernières nouveautés pour un raccordement optimal.

Étapes clés du raccordement moteur

  • 1. Vérifier la compatibilité entre le moteur et le type de portail (battant ou coulissant) avant l'installation
  • 2. Préparer l'alimentation électrique avec un disjoncteur adapté (6A à 16A) et câbles de section suffisante (1,5 mm² minimum)
  • 3. Connecter les accessoires de sécurité (photocellules, feu clignotant) selon le schéma de câblage fourni par le fabricant
  • 4. Programmer les réglages de base (ouverture totale/partielle) et les options avancées (vitesse, force du moteur, fermeture automatique)

En savoir plus sur les branchements des accessoires de sécurité importants à votre portail électrique. Les photocellules (émetteur et récepteur) doivent être placées à 30-60 cm du sol, avec le récepteur côté coffret de commande. Le feu clignotant s'installe en hauteur sur un pilier pour une visibilité optimale. Ces éléments sont obligatoires selon la norme EN 13241-1 pour les portails donnant sur la voie publique.

Complément d'information Installation motorisation portail coulissant : guide pratique

Solutions spécifiques selon les types de portails électriques

Spécificités des portails battants

Découvrez comment brancher un portail battant à un ou deux vantaux. La tension du moteur (24V ou 230V) détermine le câblage. Nos experts vous conseillent de vérifier la conformité des fils et la présence d'encodeurs ou de fins de course pour une synchronisation parfaite des vantaux.

En savoir plus sur le câblage entre deux moteurs de portail battant. Les fils d'alimentation varient selon la tension (24V ou 230V) et les options (encodeurs, fins de course). Pour synchroniser les vantaux, ajustez les paramètres via la carte de commande ou inversez les fils de phase si nécessaire. Une distance importante entre moteurs peut nécessiter un automatisme solaire.

Point technique

Pour un portail battant à deux vantaux, la synchronisation est cruciale. Vérifiez que les deux moteurs démarrent et s'arrêtent simultanément pour éviter les contraintes mécaniques sur la structure.

Spécificités des portails coulissants

Apprenez à câbler un portail coulissant motorisé. L'alimentation 24V (solaire) ou 220V exige une arrivée électrique protégée par un disjoncteur. Faites confiance à notre expertise pour une installation sans tranchée avec un kit complet comprenant crémaillère et moteur.

Restez informé sur l'installation de la crémaillère pour un portail coulissant. Son alignement avec le pignon du moteur est crucial. Vérifiez la fixation et l'horizontalité. Des problèmes comme les mouvements saccadés ou un mauvais serrage peuvent perturber le fonctionnement électrique.

Pour approfondir Prix pose portail coulissant : tarifs et conseils

Alimentation solaire pour portails électriques

Découvrez une alternative écologique pour votre portail électrique. L'alimentation solaire, autonome et économique, est idéale pour les rénovations. Simplifiez l'installation avec un kit panneau, batterie et régulateur, sans raccordement complexe.

Caractéristiques Alimentation électrique classique Alimentation solaire
Coût initial À partir de 235 € (raccordement électrique nécessaire) Entre 235 € et 2 600 € (panneau, batterie, régulateur inclus)
Coût de fonctionnement Dépend de la consommation électrique (environ 1 €/mois) Gratuit après investissement initial
Installation Exige des tranchées, câblage et raccordement au tableau électrique Kit complet fourni, installation simplifiée sans travaux lourds
Autonomie Dépend du réseau électrique (coupure = portail bloqué) Autonomie jusqu'à 1 mois grâce à batterie 12V
Ensoleillement requis Aucune dépendance au soleil Minimum 180-200 heures d'ensoleillement annuelles
Poids maximal recommandé Jusqu'à 400 kg (selon moteur) Recommandé ≤ 150 kg pour optimiser l'autonomie
Impact environnemental Consommation électrique traditionnelle Énergie renouvelable sans émission de CO₂
Intégration domotique Compatible avec la plupart des systèmes Également compatible (télécommande, app mobile)
Entretien Vérification annuelle du câblage Nettoyage du panneau solaire 2x/an
Comparatif des systèmes d'alimentation pour portails automatiques : solutions classiques vs énergies renouvelables

En savoir plus sur l'installation d'un kit solaire pour portail électrique. Le dimensionnement dépend de la consommation du portail, de l'ensoleillement du lieu et de l'orientation des panneaux. Placez le panneau en zone dégagée et orienté sud (hémisphère nord). Raccordez la batterie au système de motorisation et protégez le kit des intempéries pour une durabilité optimale.

Installation réussie garantie

Une installation réussie de votre branchement portail électrique exige une préparation minutieuse, une attention aux normes de sécurité et un choix adapté des composants. Appliquez les étapes clés pour une motorisation portail efficace, et vérifiez chaque connexion pour éviter les risques. En maîtrisant ces éléments, vous garantissez un fonctionnement optimal et une sécurité maximale, transformant votre accès en une solution intuitive et durable.
